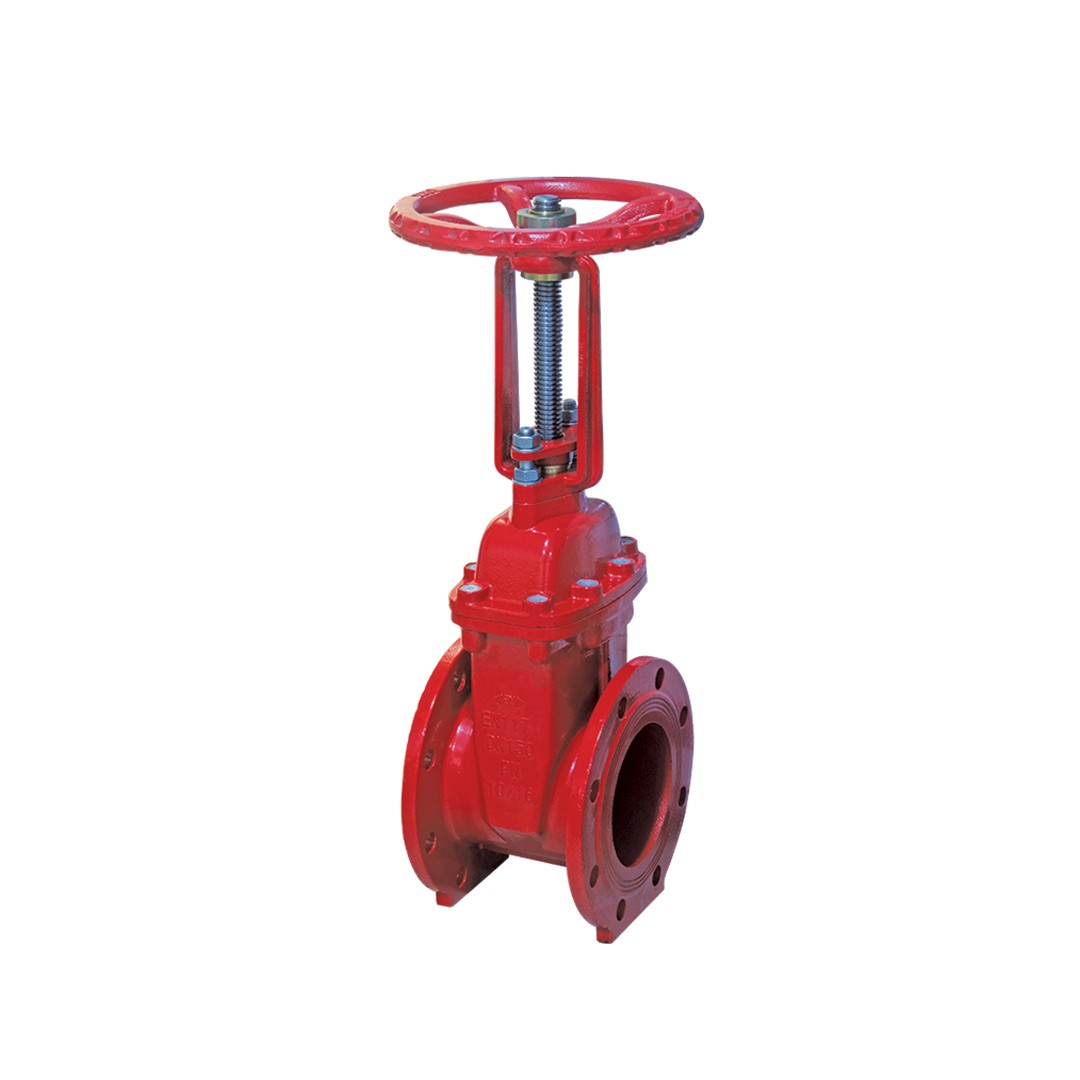

Ayvaz OS&Y Yükselen Milli Sürgülü Vana / PN16 Flanşlı 300 PSI

Bölgesel kontrol ve kesme vanası olarak kullanılmak amacıyla geliştirilmiş bir bölüm ile diğerini bir birinden ayırmada kullanılan izleme anahtarlı kelebek vananın muadili olan; yangın sistemlerinde kullanılan vanaların konumunun görülebilir ve izlenebilir olması gerekliliğinden dolayı; vana mili, volanın döndürülmesiyle tam açık ve tam kapalı pozisyonlarını kolaylıkla mil sayesinde anlayabileceğiniz.  Ayrıca bu milin üzerinde yer alan oluklara denk gelecek şekilde montaj edilen ilave izleme anahtarlarıyla da, açık ve kapalı konum bilgisini verdiği kuru kontak ile otomasyon sisteminde kolaylıkla görmeniz mümkündür.  İç ve dış ortamlarda kullanıma uygundur.
Diğer kontrol ve kesme vanalarına göre dezavantajları; çok  yer kaplaması ve ekonomik olmayışıdır.

Avantajları;

 basınç kaybının diğer kontrol ve kesme maksadıyla kullanılan vanalara göre daha düşük olmasıdır. Bu sayede yapılan hesaplamalarla pompa basıncını düşürmek mümkündür.

Bağlantı Şekli

Flanşlı x Flanşlı
Flanşlı x Yivli
Yivli x Yivl

Çalışma Basıncı

175psi ~ 300psi

Maksimum Çalıma Sıcaklığı:

0.6®C - 52®C

Ölçüler:

1” – 16”

Malzeme Yapısı:

• ✓

  Gövde

   ASTM A 536 Sfero Dökme Demir
• ✓

  Kapak

   ASTM 536 Sfero Dökme Demir
• ✓

  Mil

   ASTM AISI420 Paslanmaz Çelik
• ✓

  Sürgü

   Sfero Dökme Demir EPDM kaplı
• ✓

  Conta

   EPDM
• ✓

  O-ring

   EPDM

Uygulama Alanı:

Uygulama alanı çok geniş olup, toz ve gazlı söndürme uygulanan mahaller dışında yangın tesisatının birçok noktasında kullanılabilir. Fakat çoğunlukla su deposu önünde ve pompa emme ve basma hatlarında kullanılır.

Not

 Pompa basma hattında, OS&Y Yükselen milli vana kullanma zorundalığı NFPA’ ye göre yoktur.

Onaylar:

• ✓UL Listeli
• ✓FM Onaylı
