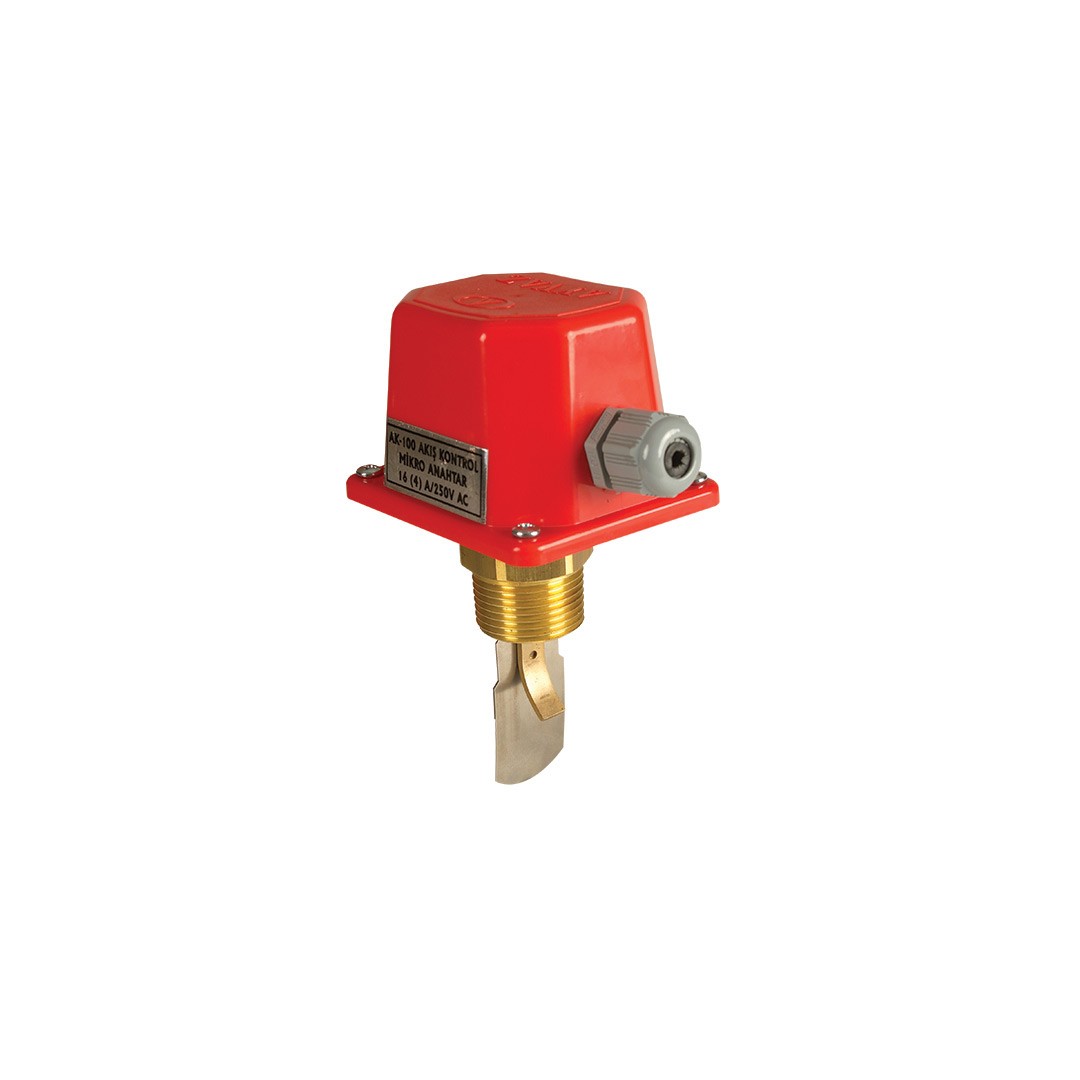

AK-100 Akış Kontrol Şalteri

Ayvaz AK-100 Akış Kontrol Şalterleri; ısıtma, havalandırma, soğutma ve diğer tesisatlarda güvenlik donanımı olarak veya bir akımın varlığını haberdar etmek için kullanılmaktadırlar.

Yapısal Özellikler

Bu tipten iki konumlu elektromekanik regülatörler hassas elementlerden yapılmış olup, sinematizm grubundan elektrik kumanda donanımlıdır.

Malzeme Yapısı

Basınç Ayar Plakaları - AISI 304 Paslanmaz Çelik

Bağlantı

Dişli (1”)

Basınç Değerleri

Maks. 11 bar’a kadar

Çalışma Sıcaklığı

Maks. çalışma sıcaklığı 120 ºC

Uygulamalar

• ✓Isıtma, havalandırma ve soğutma tesisatları

Montaj

Sıvının yönü okla gösterilen yöne uygun olmalıdır.
Asıl gösteren element 3 paletten oluşmaktadır.
Bu üç paletin uzunlukları çeşitlidir ve birbirlerine bağlıdır. Boruların çaplarına göre aşağıda açıklandığı şekilde takılmalıdır:

• ✓1" borular için en büyük 2 paleti çıkarın
• ✓2" borular için en büyük paleti çıkarın
• ✓3" borular için 3 paleti de kullanın.
• ✓3", 4" ve 5"lik borular için ek olarak verilen paleti kullanın ve bunu 92, 117 ve 143 mm'ye kısaltın
• ✓8"-12" borular için ek paletlerin tümü kullanılmalıdır.

Elektrik bağlantısı

Bağlantıları geçerli normlara ve istenilen kullanıma göre yapın. Elektrik bağlantılarının yapılabilmesi için kapağın çıkartılması gerekir.

Çalıştırma

Montajı ve elektrik bağlantılarını kontrol edin. Cihaz fabrikada minimum diferansiyele göre ayarlanmıştır. Değerleri değiştirmek istiyorsanız, kapağın içindeki mikro switch'in yanındaki vida ile oynayınız.

Saç Gövde:

St. 37.2 Karbon Çelik

Kapak:

ABS

Conta:

1” MS 58 Pirinç

Bağlantı Rakoru:

NBR

Plakalar:

AISI 304 Paslanmaz Çelik

Besleme Voltajı:

220 V

Uygulama Hat Çapı:

DN25-DN300
