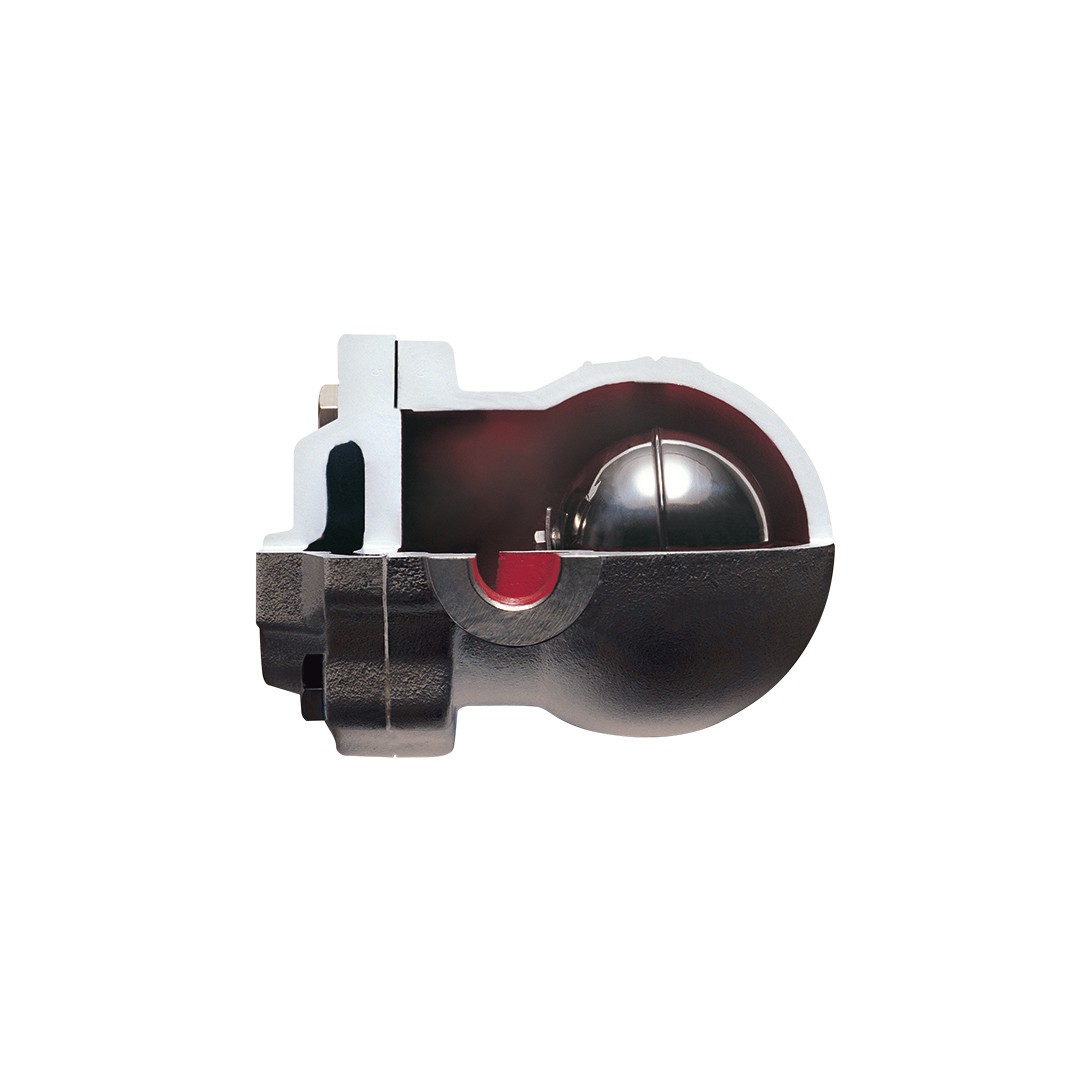

HA-51 Sıvı Devrelerinden Hava Atıcı / Flanşlı

SA-51 gaz ve hava hattındaki sıvıların tahliye edilmesini sağlar. Sıvı atma işlemi bir şamandıra ve buna bağlı manivela kolu ile gerçekleşir. Cihaza hava veya diğer gazlar sıvı atıcı gövde içerisinde dolmaya başlar. Şamandıra üzerinde dolan hava ve gazlar şamandıraya aşağı yönde kuvvet uygulayarak orifisin kapalı olmasını sağlar. Gövde içerisinde hava ve gazlar bir süre sonra soğumaya ve dolayısıyla yoğuşmaya başlar, oluşan su şamandıraya yukarı yönde kuvvet uygulayarak şamandıranın dolayısıyla manivela kolu ve ona bağlı bilya orifisin açılmasını sağlar. Böylece oluşan su tahliye edilir. Tekrar hava geldiğinde orifisin kapanmasını sağlar. Havaya karşı sızdırmazlık sağlanmış olur. Bu döngü otomatik olarak devam eder.

Bağlantılar:
_x000D_ Dişli, flanşlı

GÖVDE MALZEMESİ:
_x000D_ GGG 40.3 Sfero Döküm

Bağlantı Şekli:
_x000D_ Yatay, dikey

Nominal Çap:
_x000D_ DN15 (1/2” ) - DN25 (1” )

Basınç Değerleri:
_x000D_ Maks. 16 bar’ a kadar

Çalışma Sıcaklığı:
_x000D_ Maks. çalışma sıcaklığı 250 °C

Uygulamalar:
_x000D_ -Kompresörler
_x000D_ -Isı eşanjörleri
_x000D_ -Isıtma bataryaları
_x000D_ -Hava Tankları
_x000D_ -Hava Separatörleri
_x000D_ -Hava Cepleri
_x000D_ -Hava Kollektörleri
_x000D_ -Tavalar-tablalar
_x000D_ -Kurutma silindirleri
