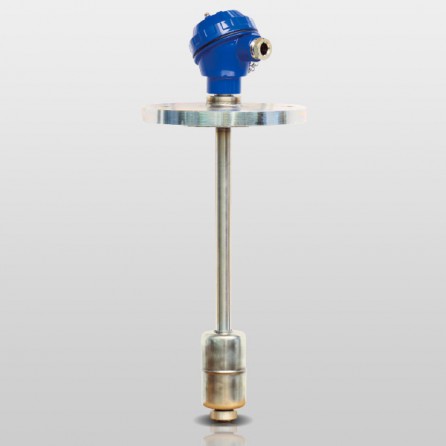

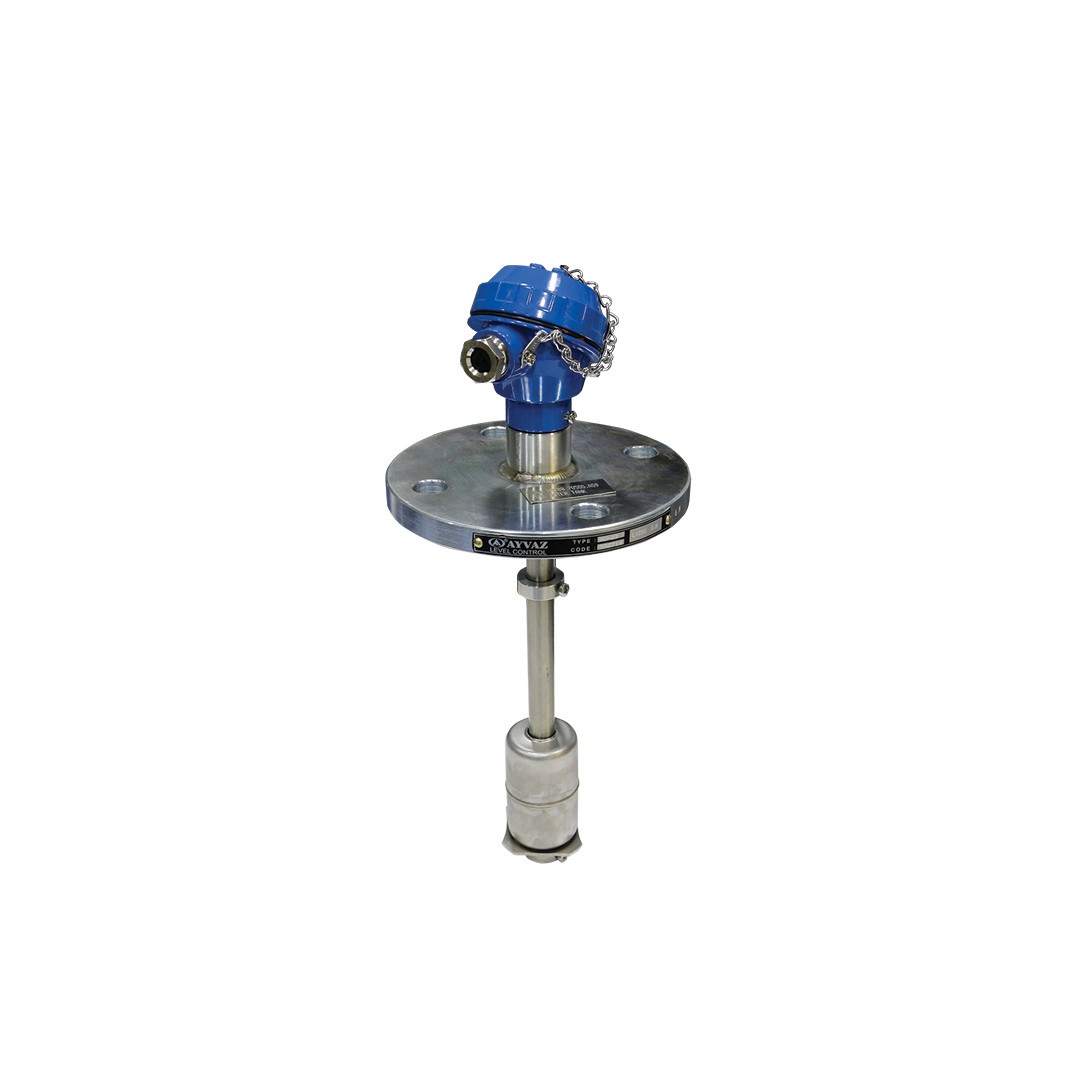

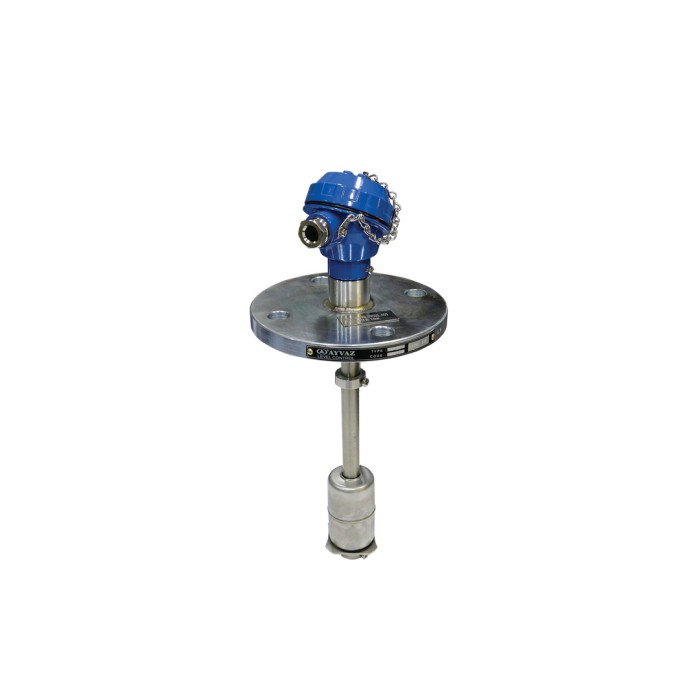

AU-22 Rotlu Seviye Şalteri / Pano Hariç

Ayvaz AU-22 Seviye Kontrol Cihazı, basınçlı ya da basınçsız tüm kaplardaki sıvı seviyesinin kontrolü amacıyla tasarlanmıştır. Sezgi elemanı olarak paslanmaz çelik şamandıra ve paslanmaz çelik tüp içerisine yerleştirilmiş, manyetik çalışma özelliği olan reed switch kullanılmaktadır.

Sıvı seviyesinin değişimine bağlı olarak tüp boyunca doğrusal hareket eden şamandıra, içerisindeki sürekli mıknatıs ile kontrol seviyesindeki reed switch’i uyarır. Reed switch’in kapalı ya da açık konuma gelmesiyle elde edilen sinyal kontrol panosuna iletilerek buradaki röle devresi tarafından değerlendirilir.

Minimum 0,6g/cm3 yoğunluk ve 150 °C’ye kadar dayanım sıcaklığı mevcuttur.

6 metreye kadar imalatı yapılabilir. AU-22 seviye kontrol cihazları tanklara üstten monte edilen ve tank seviye otomasyonunda düşük/yüksek seviye, pompa start/stop gibi sinyallerin alınabileceği şekilde tasarlanıp, imalatı yapılır.

Ürün Özellikleri
Gövde: AISI 304 Paslanmaz Çelik
(Ops. AISI316 ve İlave Teflon Kaplı)
Şamandıra : AISI316 (Ops. İlave Teflon Kaplı)
Flanş Malzemesi : Karbon Çelik St37.2 / Pas. Çelik
Maks. Switch Gerilimi : 400 VAC/DC
Maks. Çalışma Basıncı : 16 bar
Bağlantı : Flanşlı / BSP veya NPT Dişli
Min. DN50 PN16 Flanşlı,
Min. 2" Dişli
Aksesuarlar : Çiftli Kontrol Panosu
Kontakt Tipi : N.O / N.C
Kontakt Sayısı : N.O 6 Maks. / N.C 2 Maks.

Avantajlar
• Hassas biçimde seviye kontrol olanağı
• Hem açık hem kapalı kontak alabilme
• Uzun servis ömrü
• Sızdırmazlık
• Sürekli kontrol olanağı
• Akışkanlar temas eden bölgelerin korozyona dayanımı

Uygulama Alanları
• Gemi inşa sanayii
• Atık / temiz su tankları
• Gıda sanayii
• Asit tankları
• Kimyasal / petrokimyasal tanklar
