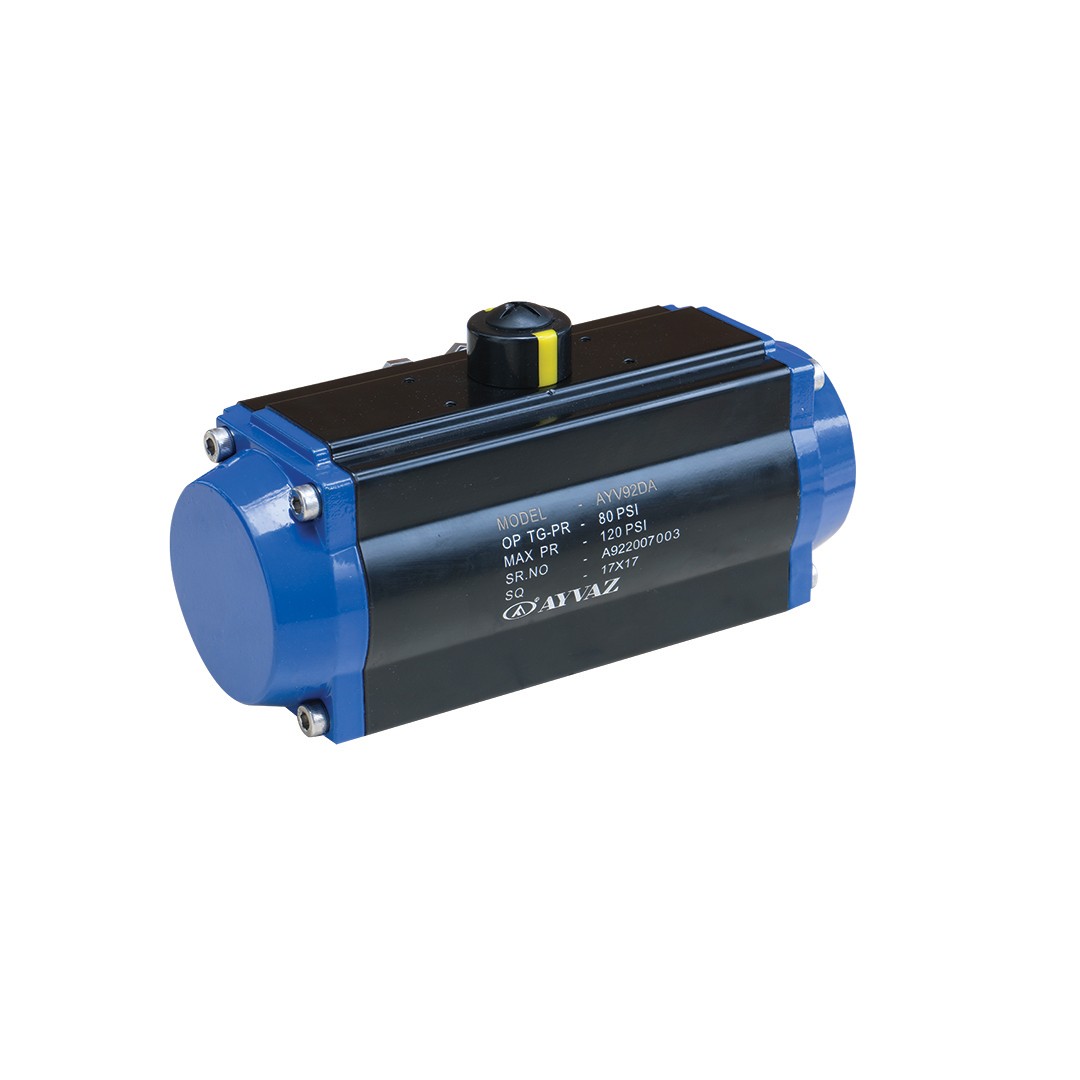

PAD-20 Pnömatik Aktüatör / Çift Etkili (Kelebek Vanalar İçin)

Çift Etkili Pnömatik Aktüatörler;

kelebek vana, küresel vana ve damperlerin, on-off veya oransal kontrol edilmesini sağlar. Ayvaz Çift Etkili Pnömatik Aktüatörler, 90 derece dönüşlü olup, krameyer dişli sistemi ve pinion dişli sistemi ile imal edilmiştir. 2 ile 8 bar arasında basınçlı hava verilebilir.
Çift etkili aktüatörlerde vananın açık-kapalı veya oransal kontrolu için mutlaka hava basıncının yönlendirilmesi gerekir.

TASARIM ÖZELLİKLERİ

1. Çalışma ortamı

Hava veya aşındırıcı olmayan gazlar
Maksimum parçacık çapı 30 μm'den az olmalıdır.

2. Hava besleme basıncı

Minimum besleme basıncı 2 bar
Maksimum besleme basıncı 8 bar

3. Çalışma sıcaklığı

Standart: -20°C ~ + 80°C
Düşük sıcaklık: -40°C ~ + 80°C
Yüksek sıcaklık: -20°C ~ + 160°C

4. Hareket ayarı

0° ve 90° 'de
dönüş için ayar aralığı
±5° olmalıdır.

5. Uygulama

Açık veya kapalı alanlarda kullanılır.

Nominal Çap

Küresel Vanalar için DN15-DN100
Kelebek Vanalar için DN25-DN300

Kullanıldığı Armatürler

• ✓Kelebek vanalar ve küresel vanalar
