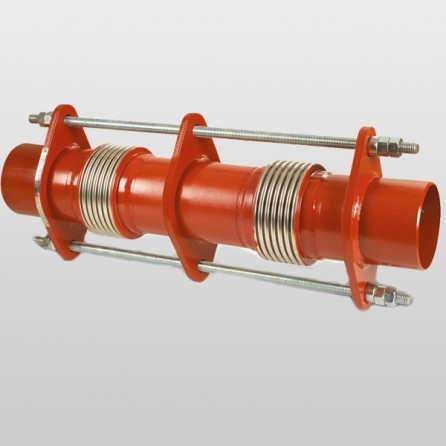

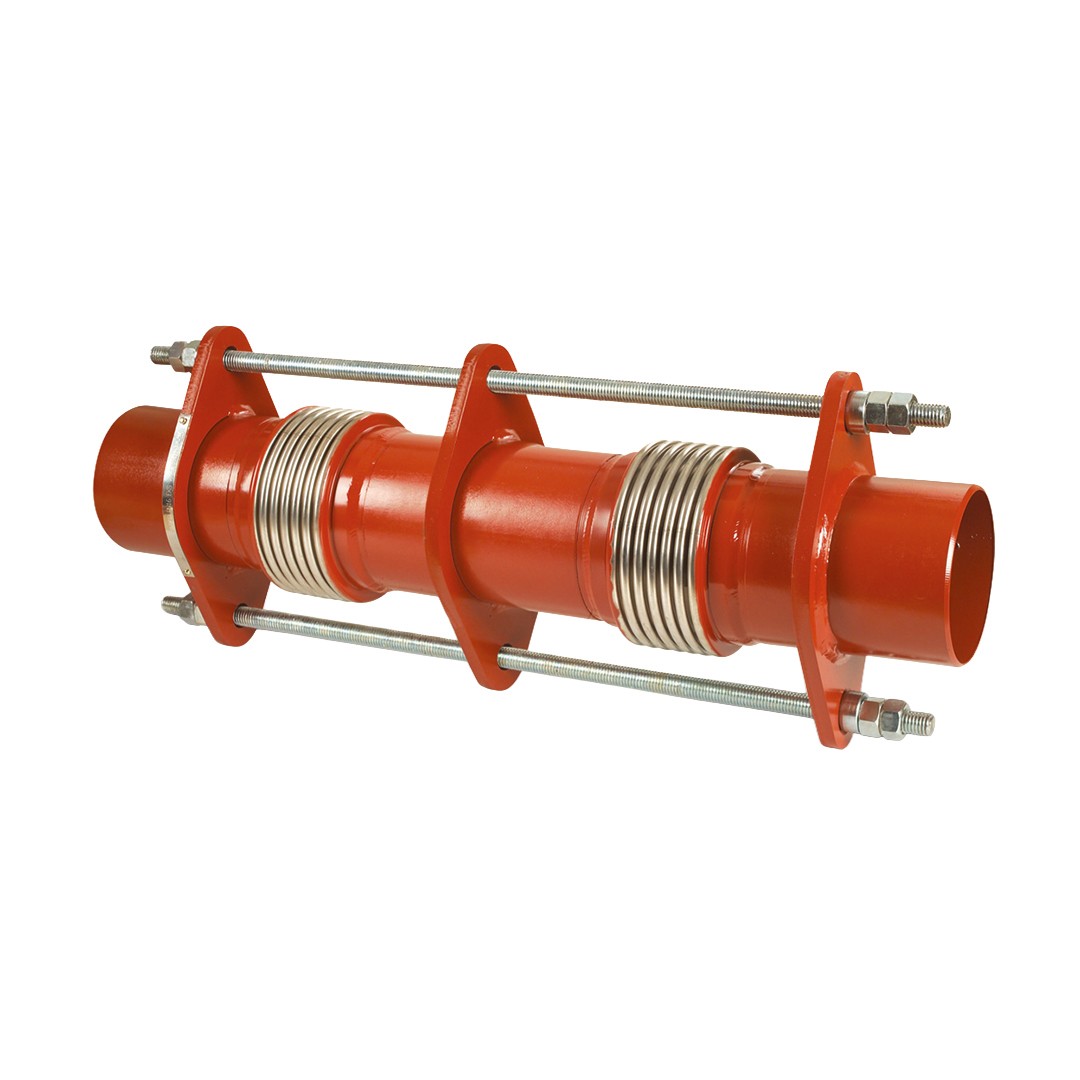

DLTKKB-100 Dilatasyon Kompansatörü / Kaynak Boyunlu-Yivli (Yanal Hareket: -/+100 mm)

Dilatasyon - Deprem Kompansatörü (Kardan mafsallı tip), deprem ve çökme gibi her yöndeki hareketleri (X, Y, Z yönlerindeki dairesel hareketleri) emerek, boru hatlarındaki her türlü hareketi sönümleyerek sistemi korur. Esnek ve hareketli yapıları sayesinde rijit boru sistemlerini stresten arındırır. İki körük içeren bu tip kompansatörler eksenel hareketleri, yanal sapmaları ve açısal rotasyonu absorbe eder.
Dizayn ve üretim "EJMA" standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN2401 standartlarına uygundur. Çift tarafında bulunan körükleri ve kardan mafsalları sayesinde her türlü hareketi sönümleme kabiliyetine sahiptir. Kardan Mafsallı Deprem Kompansatörleri standart 100, 200, 300 ve 400mm yanal hareketleri sönümlemekle birlikte, istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür.

Malzeme Yapısı

DIN17440'a uygun olarak paslanmaz çelik; bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilebilir.

Bağlantılar

kaynak boyunlu, yivli

Nominal Çap

DN25 (1") - DN1000 (40")

Basınç Değerleri

Kardan Mafsallı Deprem Kompansatörleri standart PN16 basınç sınıfında üretilmekte olup, daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.

Sıcaklık Aralığı

Malzeme yapısına göre -196°C'den 600°C'ye kadar.

Uygulama

Dilatasyon - Deprem Kompansatörü, yangın devresi hatlarında dilatasyon geçişleri, tüm akaryakıt tankları, depolar, her türlü makine-cihaz çıkışlarında, bütün boru hatlarında kullanılmaktadır.
