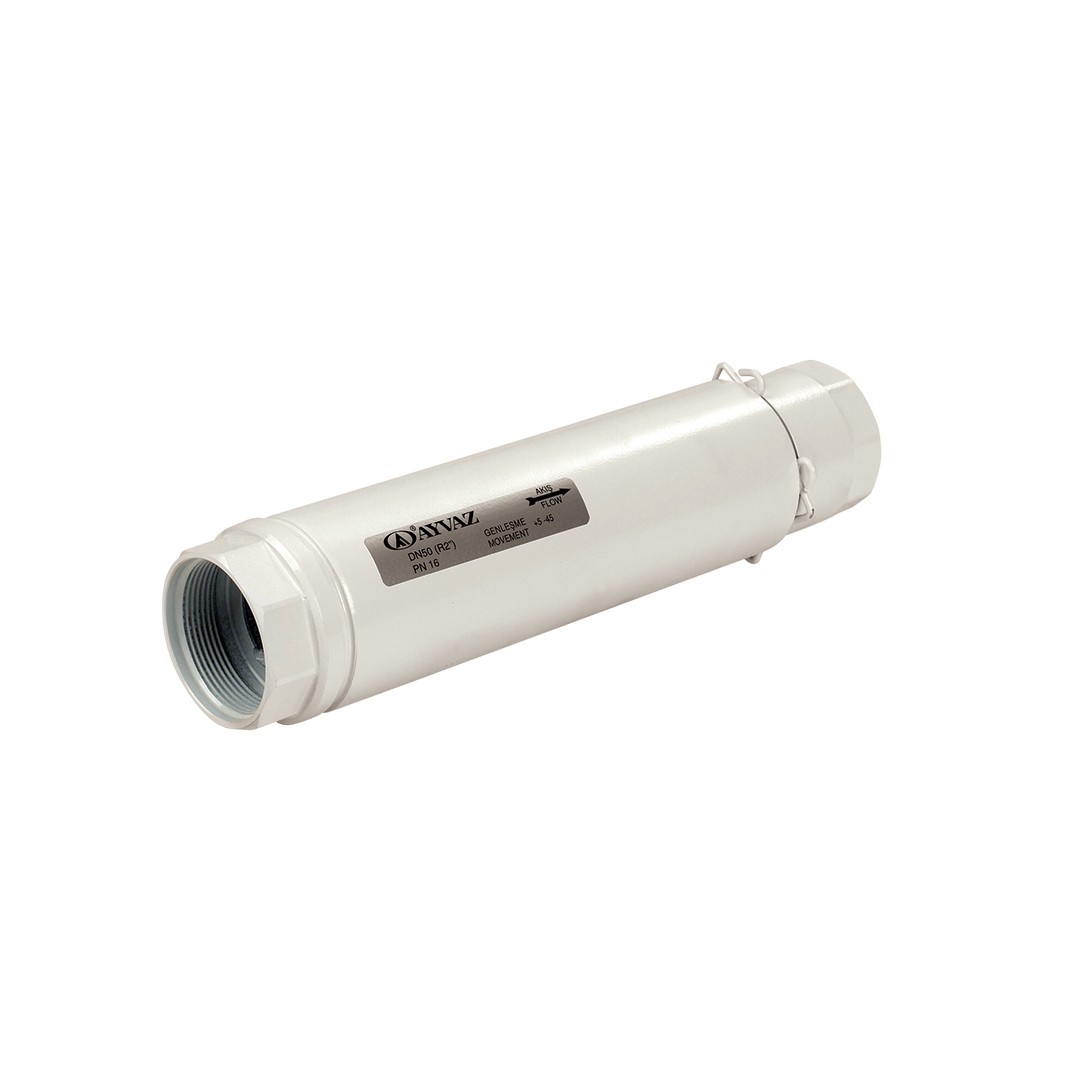

BKD-50 Boru Kompansatörü / Dişli

Eksenel kompansatör tiplerinden biri olan Boru Kompansatörler, oluşan titreşim ve gürültüyü absorbe eden genleşme parçalarıdır. Borulama sistemi kendi içerisinde muhtelif genleşme bölümlerine ayrılarak sabit noktalar vasıtası ile izole edilirler. Böylece bir titreşim bölgesinde oluşan hareket bu bölge içerisinde kullanılan boru kompansatör vasıtası ile emilir.
Günümüzde yaygınlaşan çok katlı yüksek binaların ısıtma ve sıcak su tesisatı kolon hatlarında sıcaklık değişiminden meydana gelen büzülmeler ve genleşmeler, borularda eğilmelere, gürültülere, bağlantı yerlerinden kopmalara, diş sıyırmalara sebebiyet verir.

Ayvaz Boru Kompansatörünün Avantajları

• ✓Kolon borularındaki genleşmeleri, gürültüleri ve zorlamaları önler.
• ✓Basınç kaybı yaratmadığı için enerji tasarrufu sağlar.
• ✓Hazırlık ve montaj zamanının hem çok basit, hem de çok kısa olması işçilik maliyetini düşürür.
• ✓Odalarda, hollerde, bürolarda, görünen kolon hatlarında rahatlıkla kullanılır. Görüntüsü estetiktir.

90°C/70°C ısıtma tesisatı kolonlarında her katta yaklaşık 3 mm.lik genleşme olur. 7 katlı (21m.) bir binanın kolon hattındaki genleşme, havalık ve ana hat toplamasındaki dirseklerle alınabilir. 7 kattan yüksek binaların kolon hatlarında kullanılması zorunlu olan Ayvaz Boru Kompansatörü, en fazla 30 metrede bir (10 katta bir) kullanılmalıdır.

• ✓İki sabit nokta arası en fazla 30 m.'dir. Ayvaz Boru Kompansatörü iki sabit noktanın arasına gelen kata, tavana yakın konumda monte edilir.

Malzeme Yapısı

DIN17440'a uygun olarak paslanmaz çelik; dış koruma dekoratif görünümlü alüminyum, bağlantı parçaları karbon çelik olarak üretilir.

Bağlantılar

Dişli bağlantılı

Nominal Çap

DN15 (1/2") - DN100 (4")

Basınç Değerleri

Maks. 16 bar'a kadar (Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır)

Sıcaklık Aralığı

Malzeme yapısına göre -20ºC'den 90ºC'ye kadar.
